- ОПИСАНИЕ

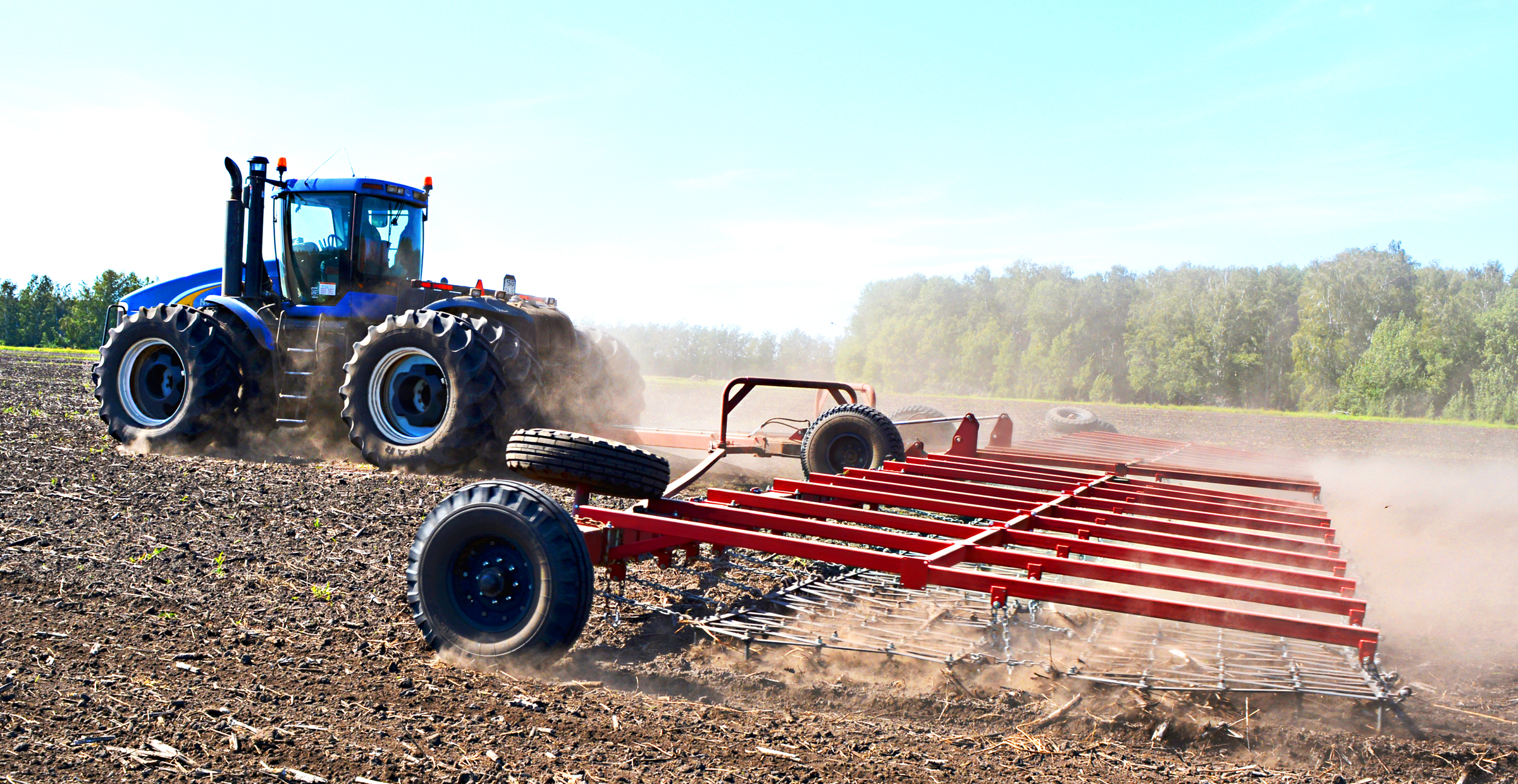

Бороны серии «Радуга» – это прицепные гидрофицированные сельхозмашины, которые выполняют множество агротехнических операций: лущение стерни, предпосевную обработку почвы, закрытие влаги, рыхление почвы и выравнивание поверхности поля, уничтожение всходов сорняков, боронование всходов зерновых и технических культур. Агрегатируются с тракторами от 130 л.с.
- Большая ширина захвата от 15 до 27 м при агрегатировании с тракторами небольшого тягового класса обеспечивают увеличенная производительность бороны
- При помощи гидравлики из кабины трактора борона раскладывается в рабочее состояние и складывается в транспортное
- Конструкция секций бороны специально разработана для максимально эффективного копирования рельефа почвы высокая производительность при минимальном расходе топлива
- Особенностью конструкции бороны является жесткое сцепление секций борон с рамой, что обеспечивает большее усилие на почву зубьями борон;
- Простота эксплуатации: гидравлическое поднятие и раскладывание крыльев, небольшое количество комплектующих по сравнению с любой другой бороной;
- РАМА
- Центральный брус 180х180 толщина стенки 8 мм из стали 09Г2С (для борон шириной захвата от 15 до 21 метра)
- Центральный брус 200х200 толщина стенки 8 мм из стали 09Г2С (для борон шириной захвата от от 23 до 27 метров)
- Гидравлический перевод бороны в рабочее и транспортное положение из кабины трактора
- Литая серьга из высокопрочной стали
- В агрегатах шириной захвата до 21 метра используется жесткое крепление крыльев, что позволяет двигаться задним ходом
- Для эксплуатации борон серии Радуга в рабочем положении шириной захвата от 23 до 27 метров используется тросовое соединение крепления крыльев
У агрегатов свыше 21м рамно-тросовая конструкция не позволяет выполнять движения назад
- РАБОЧИЕ ОРГАНЫ
Бороны серии “Радуга” выпускаются с двумя вариантами рабочих органов:
Зуб бороны квадрат 16 мм
- с кованым закаленным зубом:
-двухрядная сцепка из звеньев борон “Зиг-Заг” на цепных подвесах с кованым зубом 16х212 мм производства FEATAGRO, обладающим возможностью реставрации
-звенья зубовых борон изготавливаются из катаной полосы 40х8 мм, что позволяет получить 100% горизонтальность звена без заломов углов вверх или вниз, тем самым исключается нагребание
– два ряда борон «ЗигЗаг», смонтированных подряд на одной раме, позволяют более качественно и полно выполнять возложенные на них функции
– цепное крепление секции бороны обеспечивает работу в «плавающем» положении
– механическая очистка звеньев борон выполняется с помощью гидравлики трактора
– сцепка бороны может работать как в активной, так и в пассивной фазе, путем разворота рамок борон «ЗигЗаг» на 1800

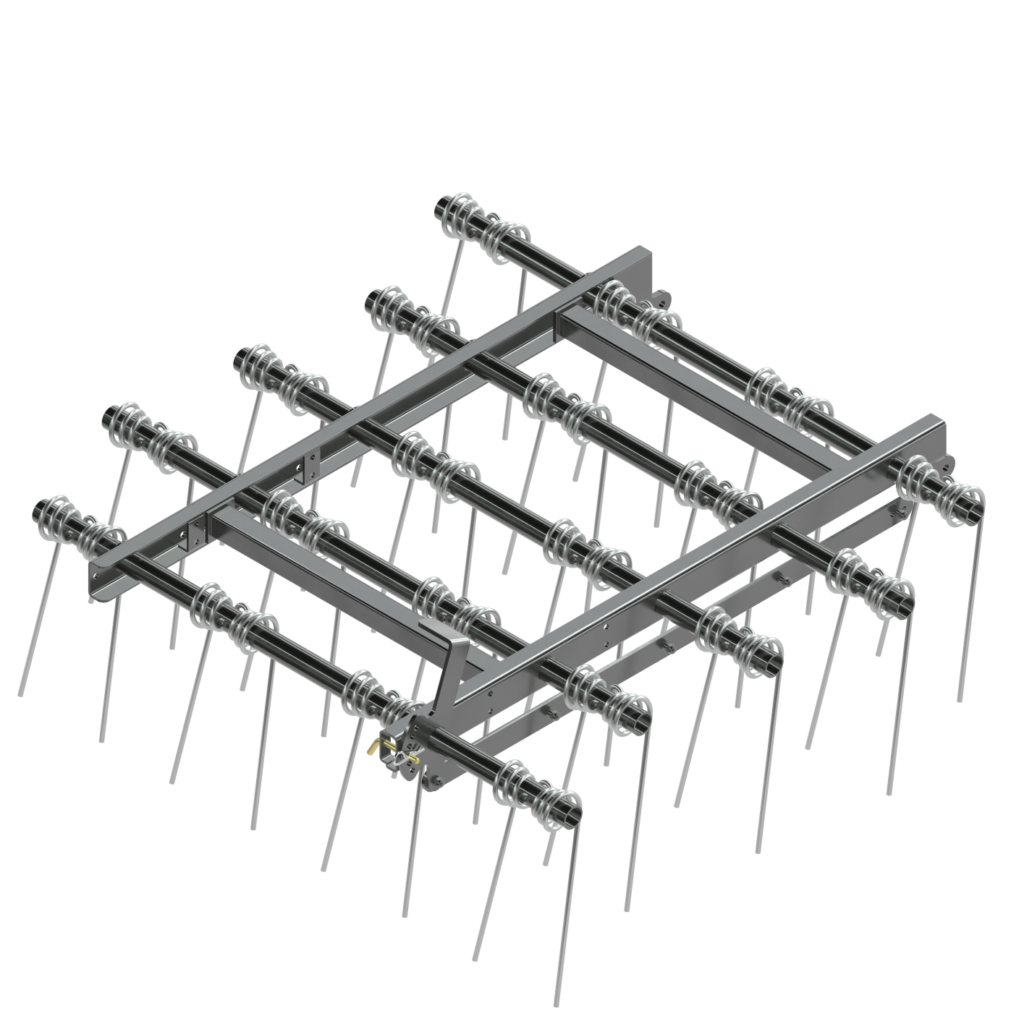

- с тяжелым пружинным зубом (16 мм):
– с тяжелым пружинным зубом длиной 720 мм конической формы, диаметром 16 мм на жёстко сцепленных с рамой посредством рессоры секциях борон
– пружинный зуб обеспечивает максимально качественную работу при закрытии влаги и показывает высокие результаты по износостойкости
– эффект вибрации зубьев на пружинных боронах высоких скоростях (до 18 км/ч) гарантирует сплошное перекрытие
Пружинный зуб бороны 16 мм (прямой)
– мультифункциональность пружинных борон серии «Радуга»:
выравнивание поверхности поля;
провокация сорняка и падалицы, уничтожение мелких сорняков;
закрытие влаги и разрушение почвенной корки;
качественное распределение, измельчение и плющение соломы и растительных остатков любых зерновых культур;
при выставлении минимального угла атаки зубьев успешно решается задача прикатывания (упаковывания) поля.
Внимание! Предусмотрена реализация сцепки без борон “Зиг-Заг” с соответствующим уменьшением цены.
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики машин серии “Радуга” с опцией зубовой бороны “Зиг-Заг”:
| Наименование параметра | БЗПГ «Радуга-15» | БЗПГ «Радуга-17» | БЗПГ «Радуга-19» | БЗПГ «Радуга-21» | |
| Рабочая ширина захвата, м | 15 | 17 | 19 | 21 | |
| Производительность за 1 час основного времени(при скорости 12 км/ч) га, не менее | 15 | 17 | 19 | 21 | |
| Количество звеньев борон, шт | 30 | 34 | 38 | 42 | |
| Количество рядов звеньев/зубьев, шт | 2 | ||||
| Размер зуба бороны, мм | 16*212 | ||||
| Глубина обработки, мм | 20-80 | ||||
| Рабочая скорость, км/ч | 3-12 | ||||
| Транспортная скорость, км/ч, не более | 20 | ||||
| Габаритные размеры в рабочем положении, мм: | длина | 8800 | 8800 | 8800 | 8800 |
| ширина | 16000 | 18000 | 20000 | 22000 | |
| высота | 1350 | 1350 | 1350 | 1350 | |
| Габаритные размеры в транспортном положении, мм: | длина | 11800 | 12800 | 13800 | 14800 |
| ширина | 3800 | 3800 | 3800 | 3800 | |
| высота | 4400 | 4400 | 4400 | 4400 | |
| Масса, кг | 5000 | 5500 | 5700 | 6100 | |
| Мощность трактора, л.с. | 130-150 | 150-220 | 240-300 | 300-320 | |
| Срок службы, лет | 7 | ||||
| Число обслуживающего персонала, чел | 1 | ||||
Технические характеристики машин серии “Радуга” с опцией пружинной бороны:
| Наименование параметра | «Радуга-15П» | «Радуга-21П» | |
| Рабочая ширина захвата, м | 15 | 21 | |
| Производительность за 1 час основного времени(при скорости 12 км/ч) га, не менее | 15 | 21 | |
| Количество звеньев борон, шт | 5 | 7 | |
| Количество рядов звеньев/зубьев, шт | 5 | ||
| Размер зуба бороны, мм | 16*720 | ||
| Глубина обработки, мм | До 50 | ||
| Рабочая скорость, км/ч | 15-18 | ||
| Транспортная скорость, км/ч, не более | 20 | ||
| Габаритные размеры в рабочем положении, мм: | длина
| 7300 | 7300 |
| ширина | 15900 | 21900 | |
| высота | 1350 | 1350 | |
| Габаритные размеры в транспортном положении, мм: | длина | 11200 | 14200 |
| ширина | 3800 | 3800 | |
| высота | 3200 | 3200 | |
| Масса, кг | 5000 | 6100 | |
| Мощность трактора, л.с. | 130-150 | 300-320 | |
| Срок службы, лет | 7 | ||
| Число обслуживающего персонала, чел | 1 | ||
