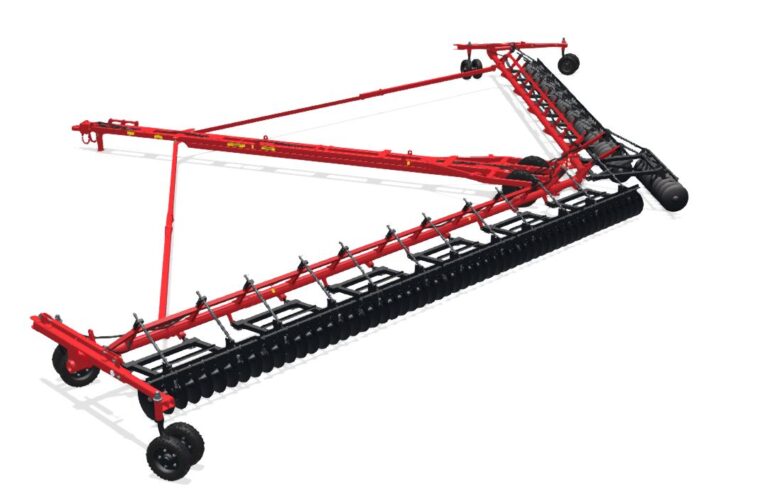

- ОПИСАНИЕ
Лущильники серии ЛДГ предназначены для рыхления необработанного грунта разного механического состава, измельчения послежатвенных остатков длинностебельчатых культур, подрезания сорняков и другой растительности на необработанных полях после сбора основных сельскохозяйственных культур.
Лущильник работает при влажности грунта 12 – 25%.
Агрегатируется с тракторами класса 3-4.
Все узлы агрегата, за исключением подшипников, гидроцилиндров и шин, производятся на нашем заводе, что значительно упрощает гарантийное и постгарантийное обслуживание техники

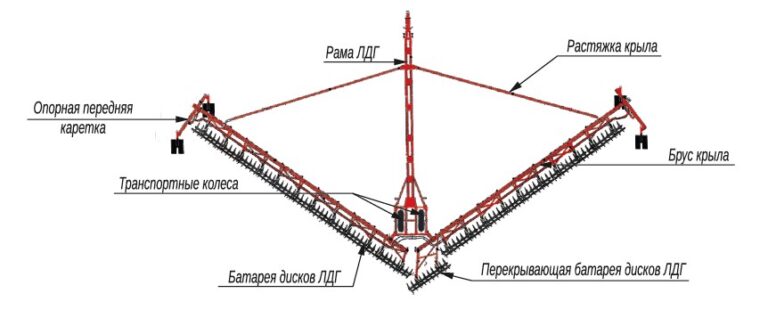

- РАМА
- Усиленная рама, жесткая по всем направлениям приложения тяговых усилий
- В конструкции рамы использованы толстостенные профильные трубы из стали 09Г2С, отличающейся отличной свариваемостью и повышенной прочностью, различного сечения с толщиной стенки от 6 мм до 16 мм, сталь 09Г2С, СТ20
- Гидравлическое опускание дисковых батарей
- Колеса центральной рамы крепятся на отдельных усиленных осях, изготовленных из высококачественной, термообработанной стали 40Х, что упрощает техническое обслуживание колес и повышает грузоподъемность
- Механическая регулировка заглубления путем зажатия пружины
- Литая серьга из высокопрочной стали
- Опорная передняя каретка
Усиленные опорные каретки бруса в двух вариантах исполнениях (металические колеса, спаренные колеса с/х назначения)
- РАБОЧИЕ ОРГАНЫ

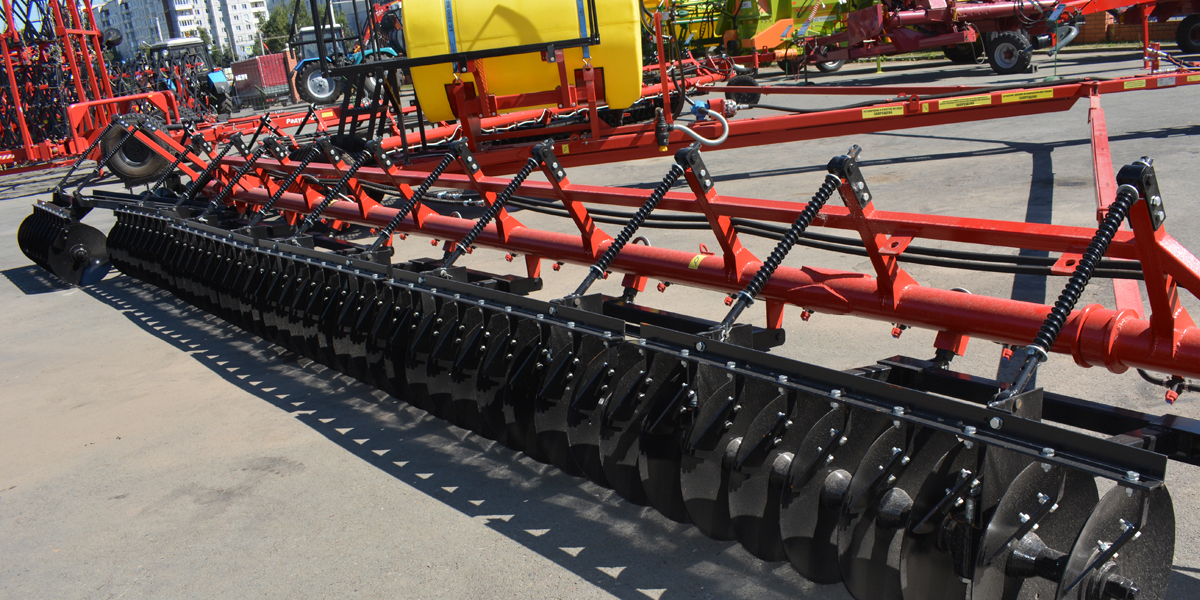

- Батарея дисков ЛДГ
- Оригинальный двухподшипниковый узел крепления батарей (усиленные стенки корпуса ступицы, два подшипника, крепление болтами), позволяющий увеличить нагрузку на батареи и увеличивает срок службы узла
- Сферические диски диаметром 450 мм (сталь 65Г с упрочненной ТВЧ режущей кромкой), собранные в дисковые батареи
- Конструкция рабочих органов лущильника выполнена таким образом, что агрегат не оставляет центральных и краевых борозд
- Ось батареи квадратного сечения (28х28 мм) из пружинной стали 60С2А
- Диск ЛДГ 450 мм;
- Каждый диск лущильника имеет индивидуальный чистик, что позволяет вести работу по почвам различного уровня влажности
- Шпулька ЛДГ 100 мм

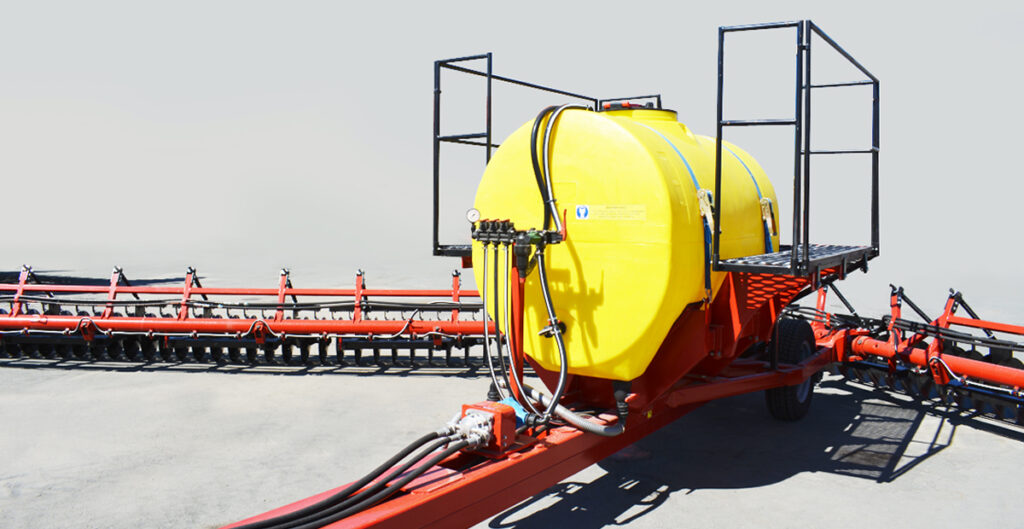

- СИСТЕМА ВНЕСЕНИЯ ЖИДКИХ УДОБРЕНИЙ
Производителем предусмотрена (опция) установка в заводских условиях собственной системы внесения почвенных гербицидов СВПГ. Привод компрессора осуществляется гидромотором. Внесение почвенного гербицида данным комплексом производится за одну операцию без привлечения других сельхозагрегатов.
Запас прочности по грузоподъемности, позволяет установку на лущильник систему внесения почвенных гербицидов СВПГ, на любой модели лущильника имеются присоединительные элементы, позволяющей установку данной системы
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра | ЛДГ-10 | ЛДГ-15 | |
Тип | Прицепной | ||
Рабочая ширина захвата, м | 10 | 15 | |
Производительность за 1 час основного времени(при скорости 12 км/ч) га, не менее | 10 | 15 | |
Количество дисков в батарее, шт | 9 | 9 | |
Количество дисков в батарее перекрывающей, шт | 10 | 10 | |
Количество дисков в лущильнике, шт | 73 | 100 | |
Диаметр дисков, мм | 460 | ||
Расстояние между лезвиями дисков, мм | 170 | ||
Глубина обработки, см | 4-10 | ||
Угол атаки, град | 15,20,30,35 | ||
Количество дисковых батарей | 7 | 11 | |
Рабочая скорость, км/ч | 8-12 | ||
Транспортная скорость, км/ч, не более | 20 | ||
Габаритные размеры в рабочем положении, мм: | длина | 8000 | 10500 |
ширина | 11200 | 16200 | |
высота | 1000 | 1000 | |
Габаритные размеры в транспортном положении, мм: | длина | 8000 | 11000 |
ширина | 4000 | 4000 | |
высота | 1400 | 1400 | |
Масса, кг | 2700 | 4000 | |
Мощность трактора, л.с. | 180-200 | 200-250 | |
Срок службы, лет | 7 | ||
Число обслуживающего персонала, чел | 1 | ||
